Wandkonsole GIOTTO SG-160 EVO grauweiß Wandhalterung für Split Klimaanlage Aussengerät + zusätzl. Antivibrationsfüße

Die Wandhalterung "GIOTTO SG" - 160 EVO + zusätzliche Antivibrationsfüße ist hervorragend für die Aussenmontage geeignet. Sie wird aus galvanisch verzinktem Stahl mit Polyester-Pulverbeschichtung gefertigt.

Wandhalterung

Highlights:

• Halterung aus galvanisch verzinktem Stahl
• Polyester-Pulverbeschichtung für höchstmöglichen Rostschutz (Farbe RAL 9002 grauweiß)
• vorbereitet zur Aufnahme einer passenden Kondensatwanne
• eingebaute Wasserwaage (Libelle in der Wandschiene)
• Antivibrationsfüße "NO-SHOCK" im Lieferumfang enthalten
  • 2x "Soft" für die Ventilatorseite (60kg max. JE Fuß)
  • 2x "Hard" für die Kompressorseite (120kg max. JE Fuß)

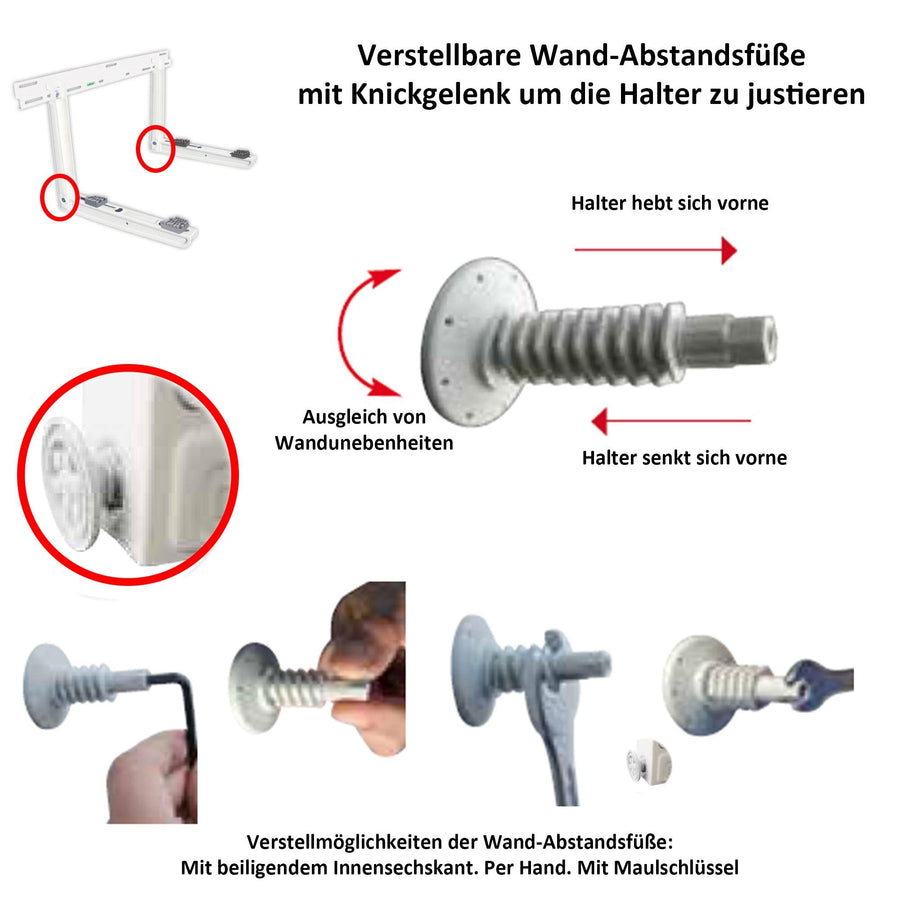

• verstellbare Wand-Abstandsfüße mit Knickgelenk um die Halterung in der Horizontalen auszurichten

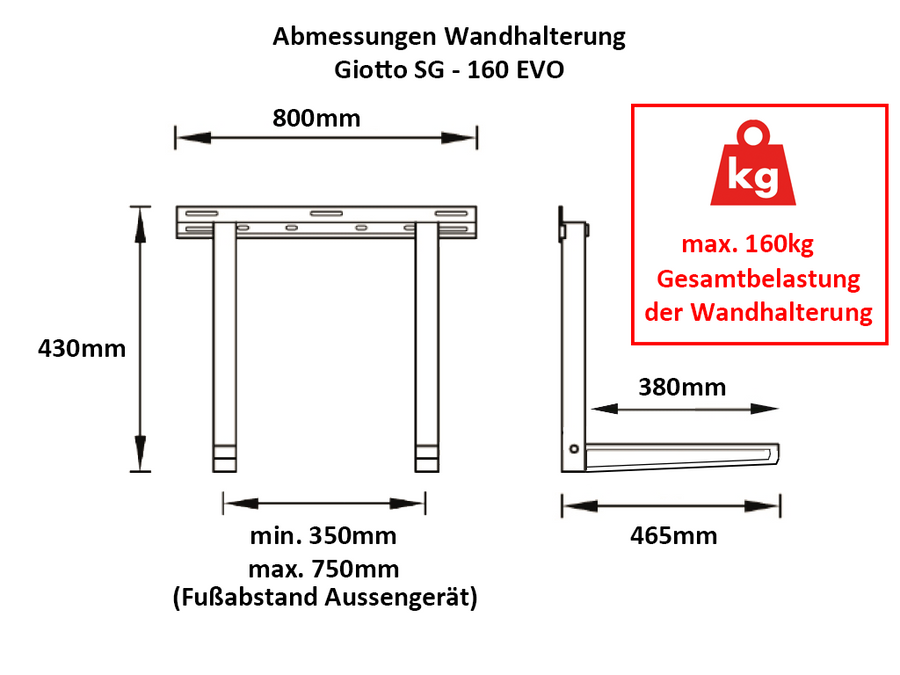

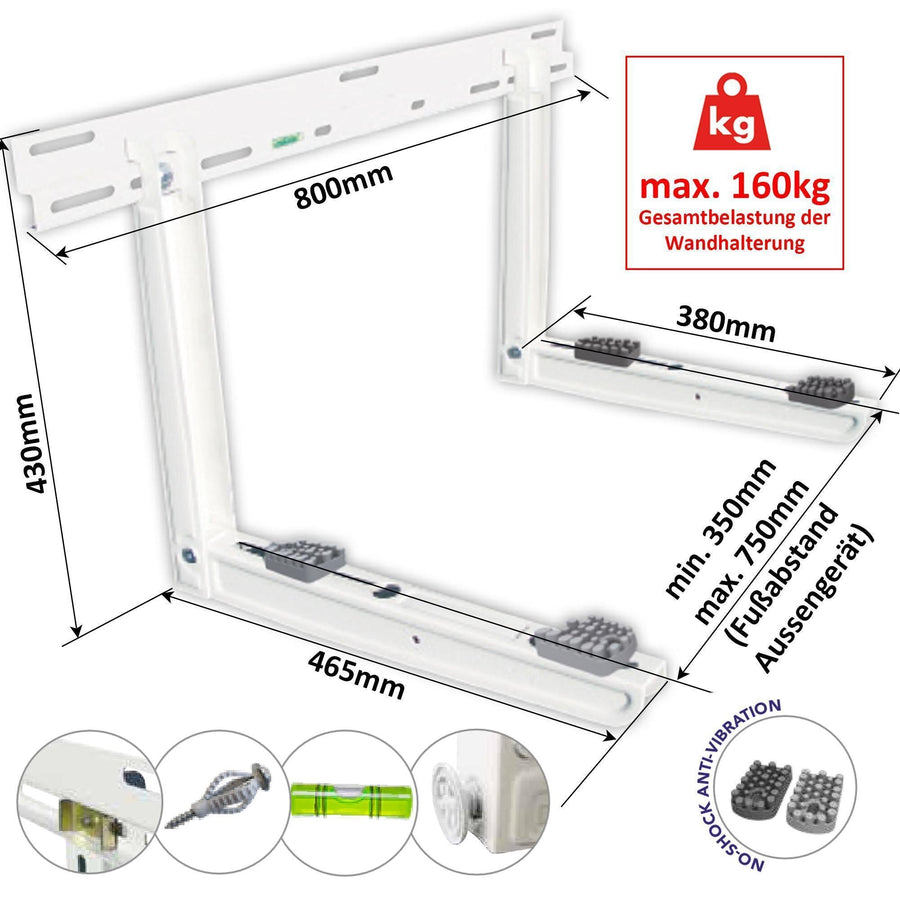

Abmessungen:

• Gesamtbreite der Wandhalterung-800mm
• Fußabstand des Aussengerät minimal - 350mm
• Fußabstand des Aussengerät maximal - 750mm
• Gesamthöhe Höhe (Oberkante/Unterkante) - 430mm
• Maximale Tiefe des Aussengerätes - 380mm
• Tiefe Gesamt (Wandaufnahme/Vorderkante) - 465mm

Gewichtsaufnahme:

• 160kg maximal

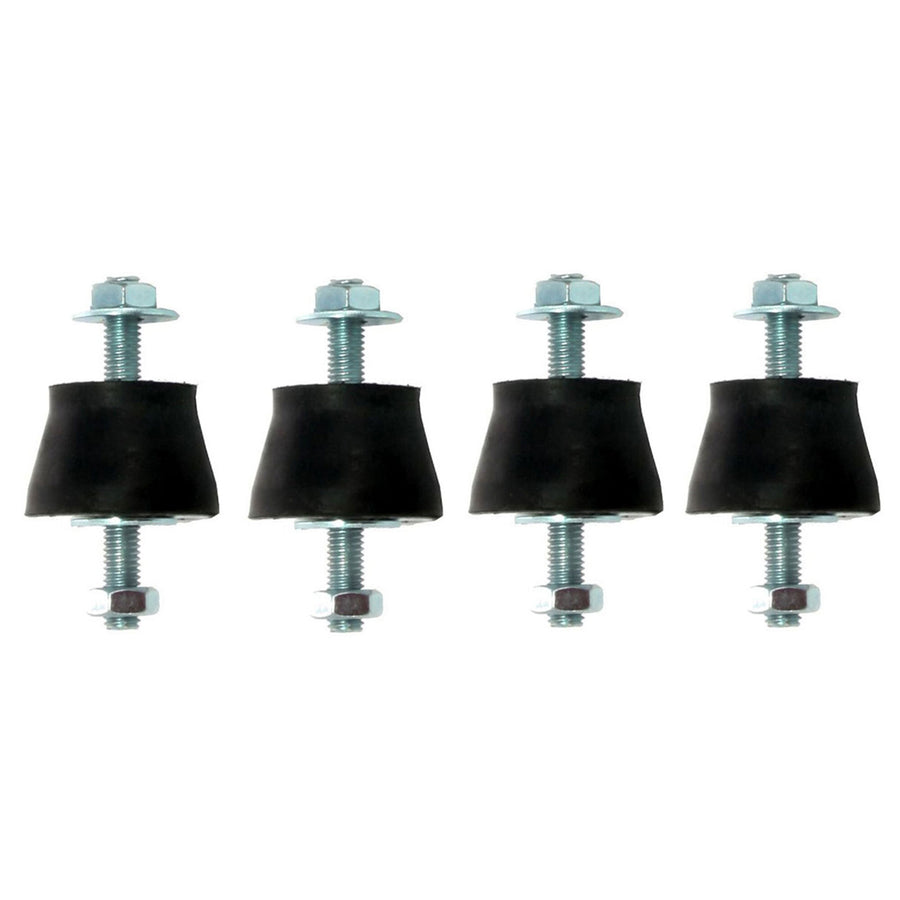

Zusätzliche Antivibrationsfüße

Die hochwertigen Füße eignen sich hervorragend für die Montage der Außeneinheit Ihrer Klimaanlage auf der Wandhalterung oder einer Bodenkonsole, um Vibrationen bzw. Schwingungen und damit eine störende Geräuschentwicklung deutlich zu reduzieren.

Typische Anwendungsgebiete:

• Aufstellung bzw. Lagerung von Ventilatoren, Klimageräten und Pumpen
• Als Stellfüße für Kompressoren, Fitnessgeräte und sonstige Gestelle und Maschinen
• Lagerung leichter und mittelschwerer Anlagen ohne ausgeprägte dynamische Belastung.

Technische Daten und Infos:

• Tragkraft je Fuß 60kg, 240kg gesamt bei gleichmäßiger Verteilung des Gewicht
• Temperaturbeständigkeit min./max.: -40 bis 60 °C
• Härte nach Shore: 50
• Werkstoff: Vulkanisiertes Gummi
• UV-Beständigkeit: Ja
• Beständigkeit gegen: Oxydation, Witterung, Lauge, Wasser

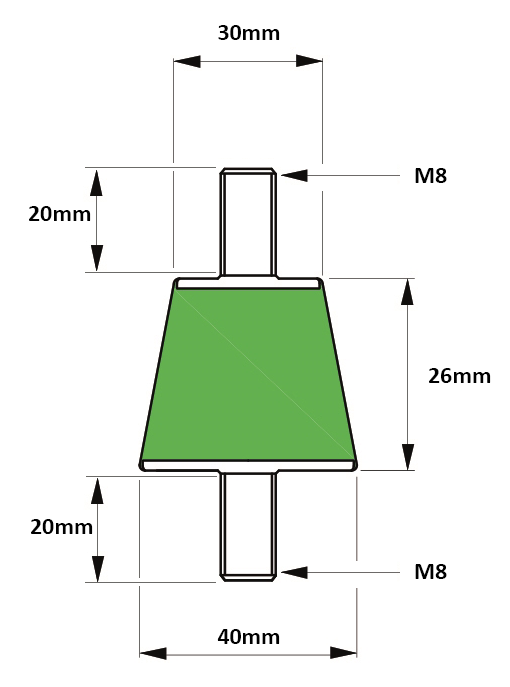

• Gewindeart: 2x Metrisches Gewinde (M8) verzinkt, 20mm
• Durchmesser des Dämpfer: oben/30mm , unten/40mm
• Höhe des Dämpfers: ohne Gewinde: 26mm, mit Gewinde: 66mm
• Alle Muttern und U-Scheiben sowie die M8 Gewinde inkl. Metallaufnahme werden in rostfreier Ausführung geliefert

Die angebotenen Füße sind für Druckbeanspruchungen vorgesehen. Einbaulagen, bei denen Zug- und Scherbeanspruchungen dominant sind, sollten vermieden werden.

Nicht geeignet für Kontakt mit Benzin, Benzol, Lösungsmittel, Öle, Fette und Säuren

Lieferumfang:

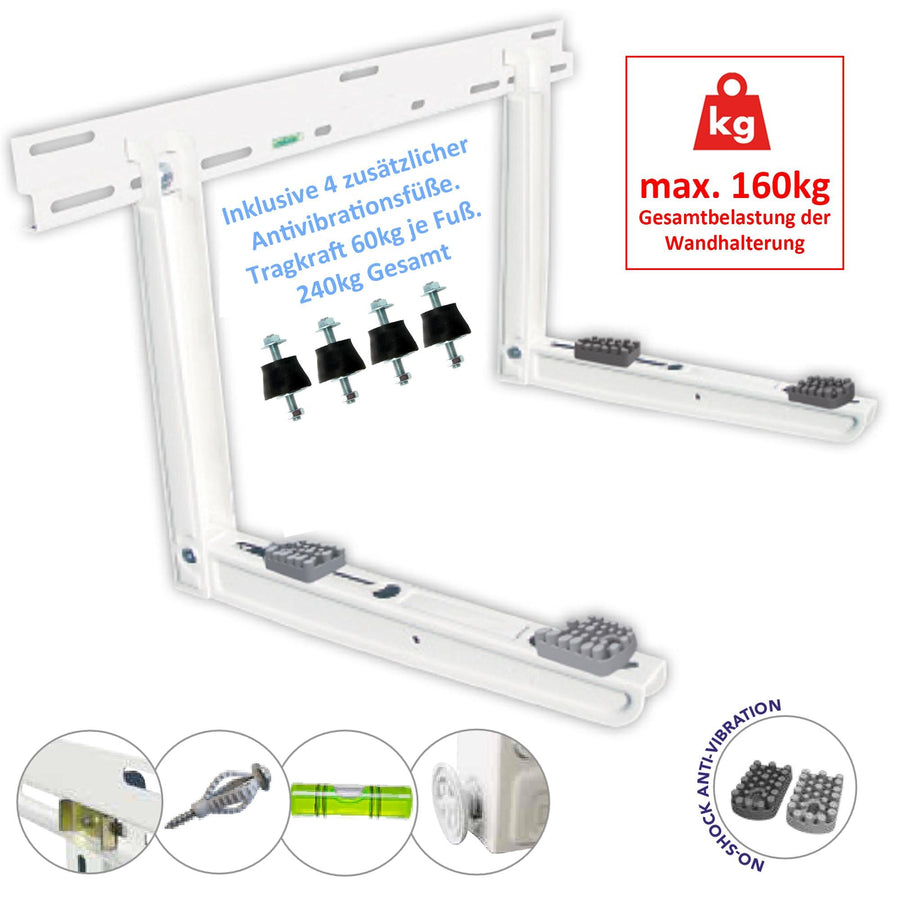

• 1x Wandhalterung "GIOTTO SG" - 160 EVO inklusive 4x NO-SHOCK-Antivibrationsfüße, 3 Ankerschrauben mit U-Scheiben und passende Dübel, Befestigungsmaterial für mitgelieferte NO-SHOCK-Antivibrationsfüße und Befestigungsmaterial für die Halterteile.

• 4x Antivibrationsfüsse / Schwingungsdämpfer (Tragkraft 60kg je Fuß, 240kg Gesamt) für z.B. Split Klimaanlagen Aussengeräte mit Wandhalterung. Neben den 4 Füßen gehören auch 4 Muttern (Größe M8, Schlüsselweite 13mm DIN, Festigkeitsklasse I8I) und 4 Unterlegscheiben ( passend für Schraubengewinde M8, Aussendurchmesser 20mm) zum Lieferumfang.

Herstellerinformationen:

[Die .pdf Datenblätter von Tecnosystemi enthalten aktuell noch Übersetzungsfehler. Diese werden zeitnah vom Hersteller überarbeitet.]

Technisches Datenblatt

Laden Sie sich das technische Datenblatt im PDF-Format runter.

Technisches Datenblatt

Betriebsanleitung

Laden Sie sich die Betriebsanleitung im PDF-Format runter.

Betriebsanleitung
