Bördelwerkzeug-MEISTER für Zoll Kupferrohre, mit Transportkoffer

Bördelwerkzeug MEISTER

Das Bördelwerkzeug MEISTER ist hervorragend geeignet um, an 3/16", 1/4", 5/16", 3/8", 1/2", 5/8" und 3/4" Kupferrohre, 45° Bördelungen vorzunehmen.

ANLEITUNG:
Richten Sie das Werkzeug so aus das Sie die Beschriftung EXPANDER lesen können. Drehen Sie den oberen Hebel so weit gegen den Uhrzeigersinn bis dieser sich im Leerlauf dreht, damit der Dorn in die Anfangsposition fährt. Drehen Sie den seitlichen Hebel ebenfalls gegen den Uhrzeigersinn. Die Rohraufnahme wird freigegeben. Ziehen Sie die Rohraufnahme zu sich und öffnen diese. Positionieren Sie das zu bearbeitende Rohr in die passende Aufnahme. Dabei muss das Rohr ca. 1mm über den Rand des Flansch ragen. Schließen Sie diesen und schieben Sie die Markierung des zur bördelnden Rohres auf die Höhe des roten Pfeil am Werkzeug. Nun drehen Sie den seitlichen Hebel langsam zu bis Sie Widerstand spüren. Der Dorn des seitlichen Hebels sorgt dafür, das der Flansch mit dem Rohr in die passende Position gebracht wird. Drehen Sie nun den oberen Hebel so lange im Uhrzeigersinn bis auch dieser sich im Leerlauf befindet. Das Rohr ist gebördelt. Oberen Hebel öffnen. Seitlichen Hebel öffnen. Flansch zu sich ziehen und öffnen. Rohr entnehmen. Fertig.

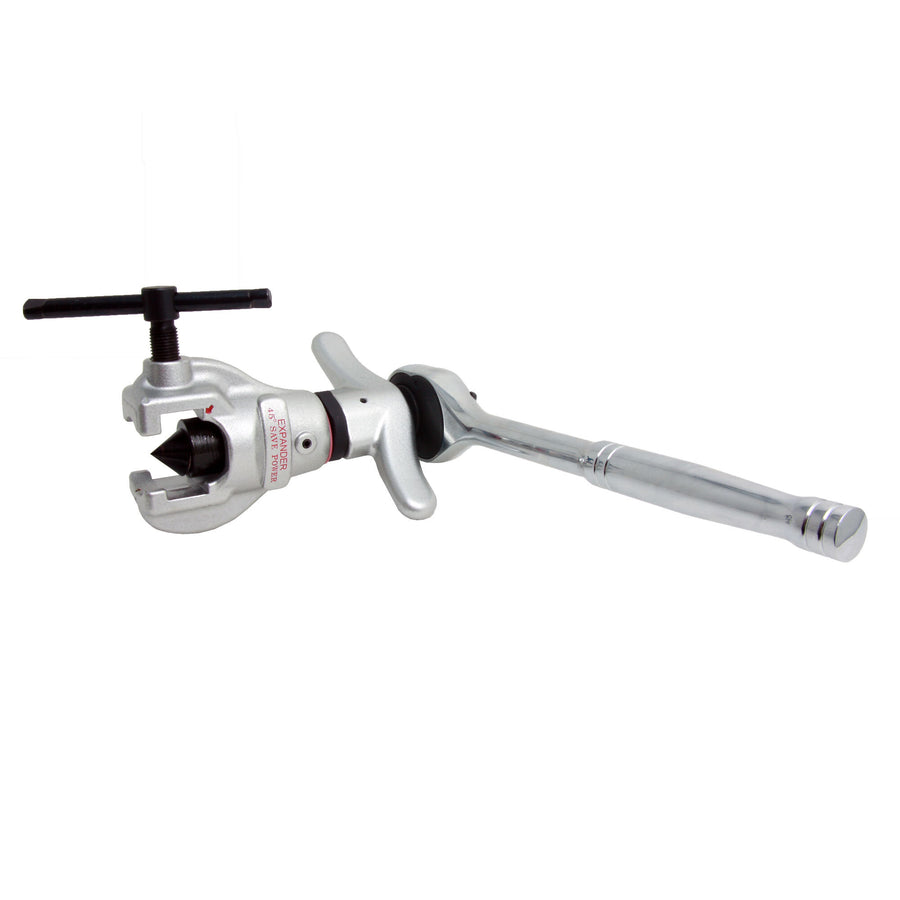

Als Kraftübertragung kann die beiliegende Ratsche oder die Bohreraufnahme auf den oberen Hebel gesteckt werden. So haben einen größeren Hebelarm und/bzw. weniger Kraftanstrengung beim bördeln.

Achten Sie bitte darauf das die Bördelüberwurfmutter vorher über das Rohr gezogen wird und zwar mit der Gewindeaufnahme in Richtung der zu machenden Bördelung. Ebenso ist es wichtig, das die Rohrenden entgratet werden. Am besten mit unserem Rohrentgrater (EAN 4260576355317) oder dem Entgrater-Set (EAN 4260576356239).

HIGHLIGHTS:

• für 45° Bördelungen von 3/16", 1/4", 5/16", 3/8", 1/2", 5/8" und 3/4" Kupferrohre

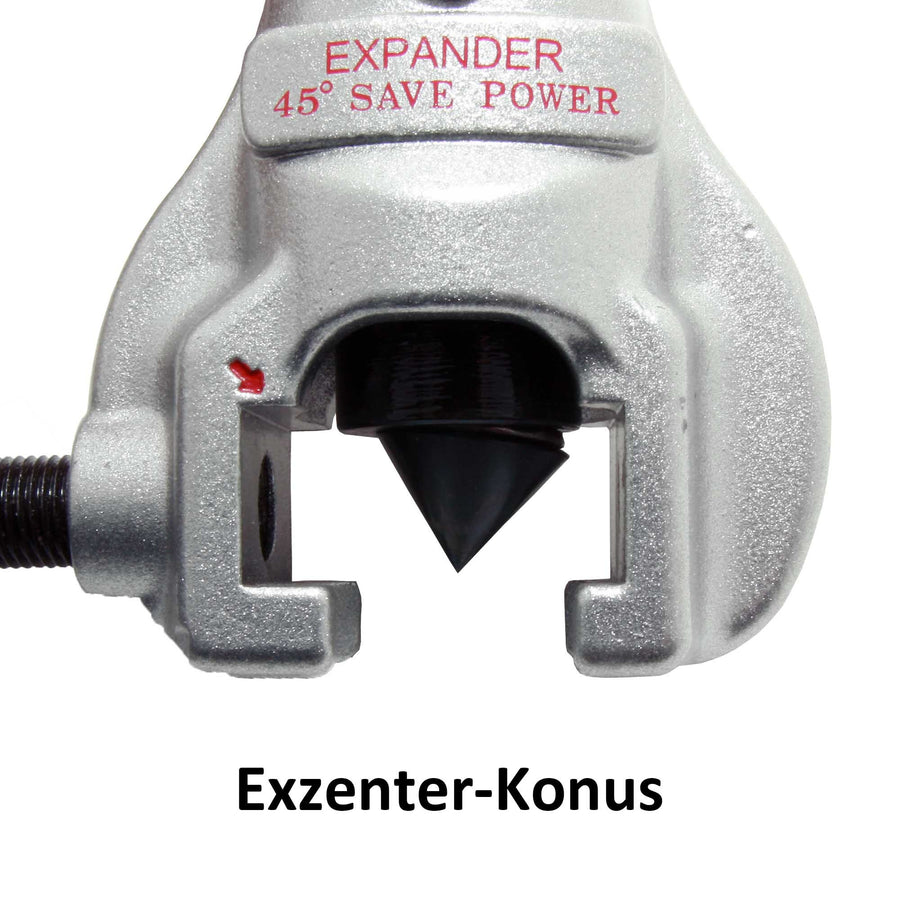

• ein Exzenter-Konus sorgt für eine gleichmäßige und schonende Bördelung des Kupferrohres
• Ratsche für größeren Hebelarm und damit geringer Kraftaufwand beim bördeln
• Aufnahme für Bohrmaschine für noch weniger Kraftaufwand

LIEFERUMFANG:

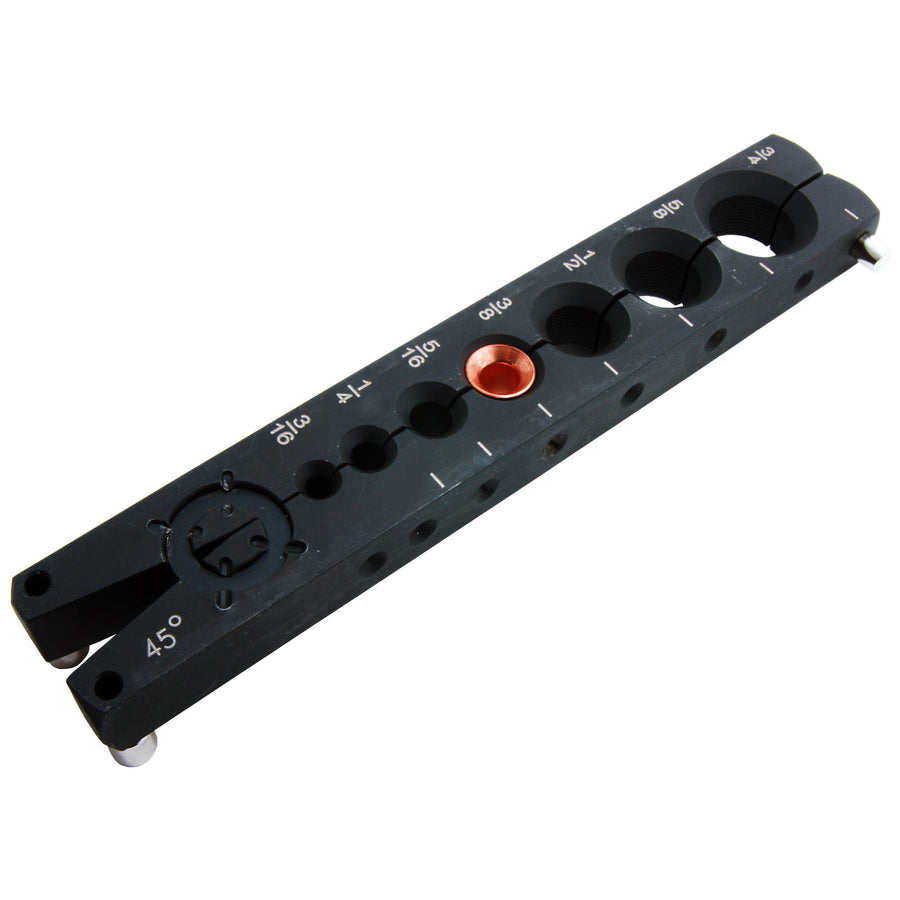

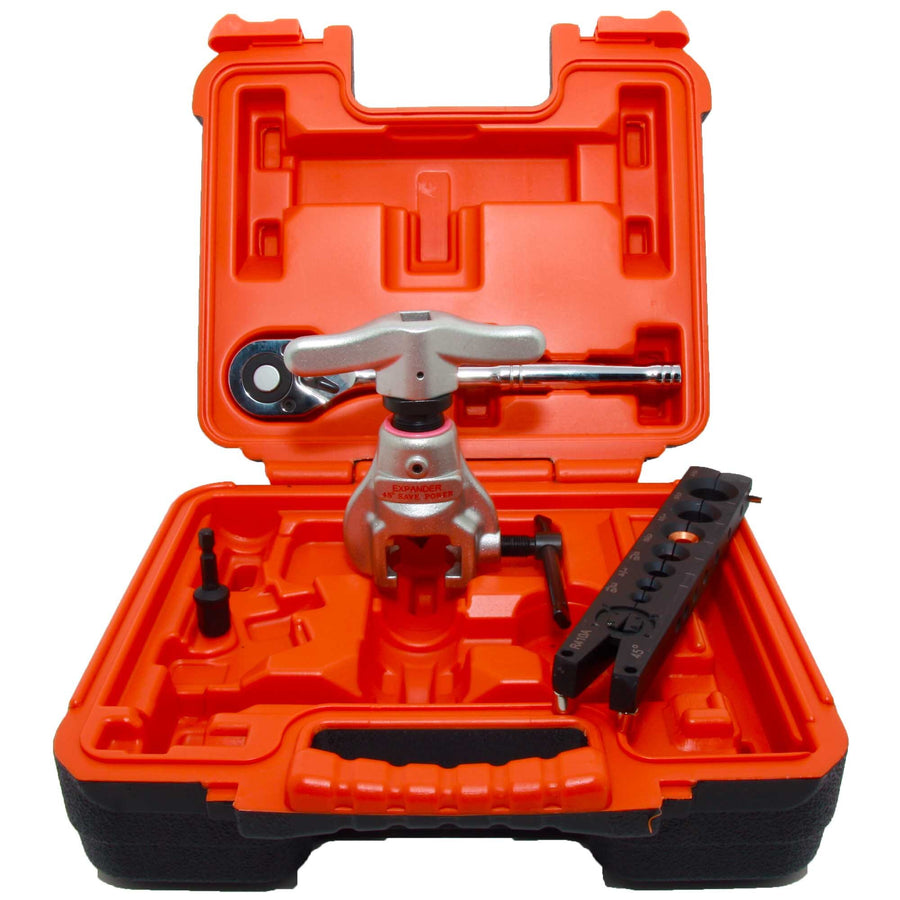

• 1x Set mit: 1x Transportkoffer, 1x Bördelwerkzeug mit einer Spannbacke für 3/16", 1/4", 5/16", 3/8", 1/2", 5/8" und 3/4" Kupferrohre, 1 Ratsche und 1 Adapter für Bohrmaschine für den Hebel des Werkzeug

*(1/4"=6,35mm, 3/8"=9,52mm)

Herstellerinformationen:

[Die .pdf Datenblätter von Tecnosystemi enthalten aktuell noch Übersetzungsfehler. Diese werden zeitnah vom Hersteller überarbeitet.]

Technisches Datenblatt

Laden Sie sich das technische Datenblatt im PDF-Format runter.

Technisches Datenblatt

Betriebsanleitung

Laden Sie sich die Betriebsanleitung im PDF-Format runter.

Betriebsanleitung
